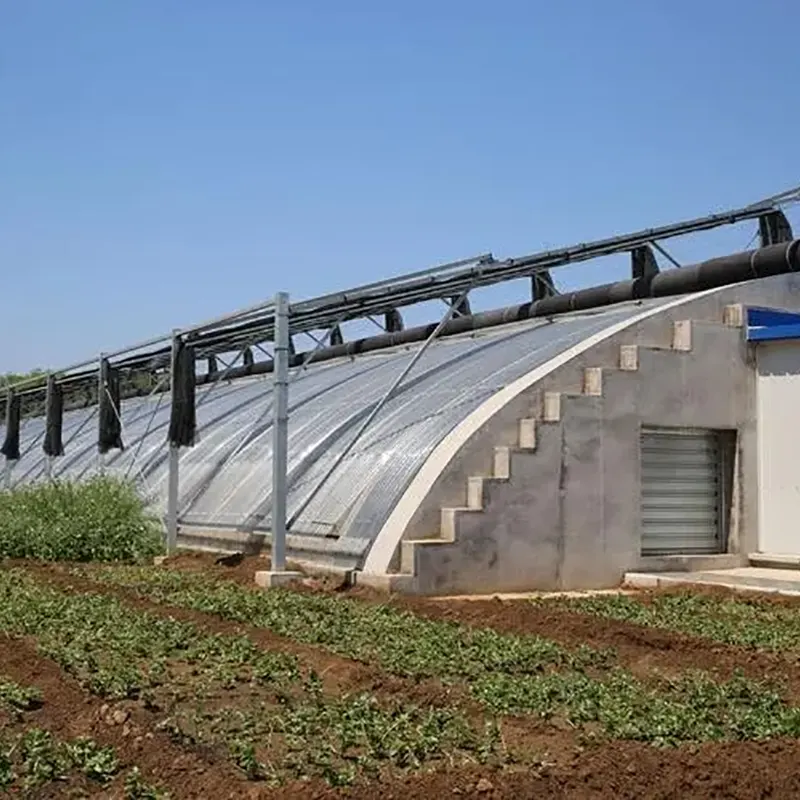

Gelaste stalen truss zonnekas met enkele helling

Ruize produceert de Welded Steel Truss Single-Slope Solar Greenhouse in China en levert deze als fabrikant, leverancier en fabriek voor grote landbouwprojecten. Het bepalende kenmerk is de gelaste driehoekige spant, gevormd door bovenste en onderste koorden met diagonale delen die tot één constructief geheel zijn gelast. Vergeleken met een eenvoudig enkelbuisframe biedt deze configuratie een substantiëlere draagconstructie voor projecten waarbij overspanning, sneeuwbelasting en windweerstand belangrijke overwegingen zijn.

De kas behoudt het basiszonne-kasconcept van een grote voorhelling en een geïsoleerd achtergedeelte, maar legt meer nadruk op structurele capaciteit. Het is bedoeld voor commerciële beplantingsbases, landbouwparken en andere projecten waarbij de kas een breder intern werkgebied moet huisvesten, samen met zwaardere bedekking, isolatie of hulpapparatuur.

Wat de gelaste truss verandert

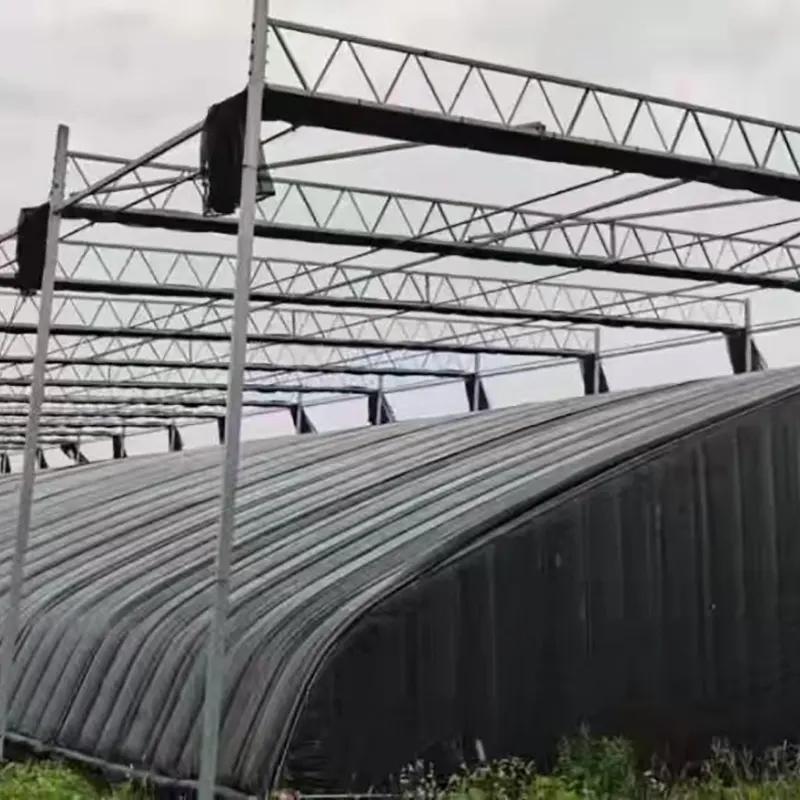

Driehoekige dragende geometrie

Het frame maakt gebruik van gelaste driehoekige spanten in plaats van te vertrouwen op individuele ronde of ovale buizen als hoofdsteun voor het dak. Het bovenste akkoord, het onderste akkoord en de diagonale leden werken samen om de belastingen door de vakwerkstructuur te verdelen.

• Grotere structurele stijfheid dan een eenvoudig frame met één buis
• Gelijkmatigere verdeling van dak- en milieubelasting
• Geschikt voor grotere overspanningen en zwaardere kasconfiguraties
• Aanpasbaar aan projectspecifieke wind- en sneeuwbelastingvereisten

Dit ontwerp is vooral relevant in gebieden waar opgehoopte sneeuw, sterke seizoenswind of grotere kasafmetingen hogere eisen stellen aan het draagframe. De uiteindelijke spantafmetingen, afstanden en funderingsontwerp moeten worden berekend op basis van de plaatselijke omstandigheden.

Zonne-energieontwerp met één helling voor kweken in de winter

Helling aan de voorkant voor zonnecollector

De helling aan de voorkant is ontworpen rond blootstelling aan de zon in de winter, waardoor de kas overdag gebruik kan maken van het beschikbare zonlicht. De hellingshoek kan worden gepland op basis van de projectlocatie, kasafmetingen en gewasvereisten.

Suitable greenhouse films can be selected based on light transmission, low-temperature performance, durability and the intended crop. PE, PO and EVA film options can be considered for different greenhouse configurations.

Achterste gedeelte voor het vasthouden van warmte

De achterwand en de achterhellingsstructuur zorgen voor de belangrijkste thermische retentiefunctie. In het achtergedeelte kunnen isolatiematerialen worden verwerkt om het warmteverlies na zonsondergang te verminderen en een stabieler binnenklimaat in de winter te helpen creëren.

Waar de temperaturen te laag zijn om alleen passieve warmte vast te houden, kan de kas worden gecombineerd met thermische dekens en verwarmingsapparatuur. De benodigde configuratie is afhankelijk van de lokale wintertemperaturen, de eisen aan de gewastemperatuur en de bedrijfsomstandigheden van de kas.

Volledig frame thermisch verzinken

Het stalen frame is behandeld met thermisch verzinken voor bescherming tegen corrosie buitenshuis. Omdat lasconstructies talrijke verbindingspunten bevatten, is de behandeling van lasgebieden een belangrijk onderdeel van langdurig onderhoud.

Het geleverde productieproces omvat voorbereiding van het staaloppervlak, lassen, slijpen van relevante lasgebieden, zinkreparatiebehandeling en passivering. Het doel is om de corrosiebescherming te behouden over zowel de belangrijkste stalen onderdelen als de verwerkte verbindingsgebieden.

Onder geschikte omgevings- en onderhoudsomstandigheden is de gegalvaniseerde staalconstructie bedoeld voor langdurig buitengebruik. De werkelijke levensduur varieert afhankelijk van het klimaat, de staat van de coating, de structurele belasting en de onderhoudsfrequentie.

Grote ruimte voor agrarische activiteiten

De gelaste trosconfiguratie kan worden gebruikt waar een groter, helder groeigebied vereist is. Door de spantoverspanning en de ondersteuningsopstelling te plannen als onderdeel van het algehele structurele ontwerp, kan de kas ruimte bieden voor gewasrijen, oogsten, intern transport en geselecteerde landbouwmachines.

Voor aangesloten kasprojecten kunnen servicegangen en apparatuurtoegang tegelijkertijd met de vakwerkindeling worden gepland. Dit helpt de teeltgebieden te scheiden van transportroutes en maakt grotere plantactiviteiten eenvoudiger te organiseren.

Configuratiereferentie

Apparatuur voor gecontroleerde winterproductie

Het kasframe kan de integratie ondersteunen van milieucontrolesystemen die op basis van het project zijn geselecteerd. Het versterkte structurele ontwerp is nuttig wanneer extra isolatie of apparatuur in de kasconfiguratie moet worden opgenomen.

• Elektrisch zwaar thermisch dekensysteem
• Automatische filmopeners voor ventilatie aan de boven- en zijkant
• Luchtcirculatieventilatoren
• Geïntegreerd water- en kunstmestsysteem
• Winterverwarmingseenheden
• Interne en externe zonweringsystemen
• Temperatuur- en vochtigheidsbewaking op afstand
• Versterkte regenwaterafvoersysteem

De selectie van apparatuur moet gebaseerd zijn op het gewas, het kasvolume, het plaatselijke klimaat en de vereiste bedrijfstemperatuur, in plaats van één standaardpakket op elk project toe te passen.

Geschikt voor grote landbouwprojecten

De constructie is bedoeld voor projecten waarbij zware frames en bescherming van wintergewassen beide belangrijk zijn.

• Grote landbouwplantparken in koude streken
• Winterteelt van geneeskrachtige planten
• Premium productiebasis voor groenten en fruit
• Grootschalige zaailingenfaciliteiten
• Hoogwaardige landbouwdemonstratieprojecten
• Commerciële productie van gewassen buiten het seizoen
• Overzeese landbouwtechnische projecten

Ontworpen voor lokale wind- en sneeuwomstandigheden

De vakwerkconstructie kan worden ontworpen rond de omgevingsbelastingen van de projectlocatie. Windsnelheid, sneeuwbelasting, hoogte, kasoverspanning, frameafstand en funderingscondities moeten allemaal in aanmerking worden genomen bij het bepalen van de uiteindelijke structurele specificatie.

Deze projectmatige aanpak is met name van belang voor locaties op grote breedtegraden of op grote hoogte, waar sneeuwophoping, sterke wind en grote seizoenstemperatuurverschillen substantieel andere structurele eisen kunnen opleggen dan die van een conventionele landbouwkas.

Van fabricage tot installatie in het buitenland

Ruize kan de staalproductie, het lassen, het verzinken, de kasbekledingsmaterialen en geselecteerde ondersteunende componenten voor exportprojecten coördineren. De kasconstructie kan worden opgedeeld in transporteerbare secties voor versterkte exportverpakkingen en het laden van containers.

Projectdocumentatie kan constructietekeningen, installatie-instructies en technische video's omvatten. Voor grotere landbouwprojecten in het buitenland kan technische begeleiding op afstand worden geboden tijdens de montage en inbedrijfstelling, waarbij vervangende framecomponenten en kasfolie beschikbaar zijn voor later onderhoud.

Onderhoud van het gelaste frame

Regelmatige inspectie moet zich richten op de gegalvaniseerde coating, las- en gerepareerde gebieden, verbindingspunten, kasfolie, drainagepaden en ondersteunende apparatuur. Er moet bijzondere aandacht worden besteed aan de constructie voor en na periodes van hevige sneeuwval of harde wind.

Wanneer een afdekpaneel, verbindingsstuk of ander los onderdeel beschadigd is, kan het betreffende onderdeel doorgaans vervangen worden zonder het complete kasframe te demonteren. Dit helpt het onderhoud van commerciële teeltprojecten op lange termijn te vereenvoudigen.

Veelgestelde vragen

Wat is het belangrijkste verschil tussen de gelaste vakwerkkas en een conventioneel buizenframe?

Het belangrijkste verschil is de dragende structuur. De gelaste versie maakt gebruik van driehoekige spanten die zijn samengesteld uit bovenste en onderste koorden plus diagonale elementen, waardoor een stijvere structurele constructie ontstaat die beter geschikt is voor grotere overspanningen en hogere ontwerpbelastingen.

Kan de kas worden ontworpen voor gebieden met zware sneeuwval?

Ja. De vakwerkconfiguratie kan worden ontworpen voor hogere sneeuwbelastingen, maar de uiteindelijke constructie moet worden berekend op basis van de werkelijke lokale sneeuwomstandigheden, overspanning, frameafstand en funderingsontwerp. Een heavy-duty frame vervangt geen locatiespecifieke constructietechniek.

Kan de kas extra thermische apparatuur ondersteunen?

De versterkte vakwerkstructuur kan worden overwogen bij het integreren van thermische dekens en geselecteerde hulpapparatuur. Het gewicht van de uitrusting, de bevestigingsmethode en de lastpositie moeten worden bevestigd tijdens de structurele planning.

Kan de kas een groot werkoppervlak bieden voor landbouwmachines?

Ja. Grotere overspanningen kunnen worden gepland om meer open interne ruimte te bieden voor planten, oogsten en materiaalverwerking. De uiteindelijke vrije breedte en interne ondersteuningsopstelling zijn afhankelijk van structurele berekeningen en de afmetingen van de gebruikte machines.

Kan de structuur worden aangepast voor een project in het buitenland?

Ja. De spantspecificatie, overspanning, hoogte, tussenruimte en totale kasafmetingen kunnen worden aangepast aan de lokale wind, sneeuw, hoogte en locatieomstandigheden. Ondersteunende folie-, isolatie- en milieucontrolesystemen kunnen ook worden geselecteerd als onderdeel van de projectconfiguratie.
